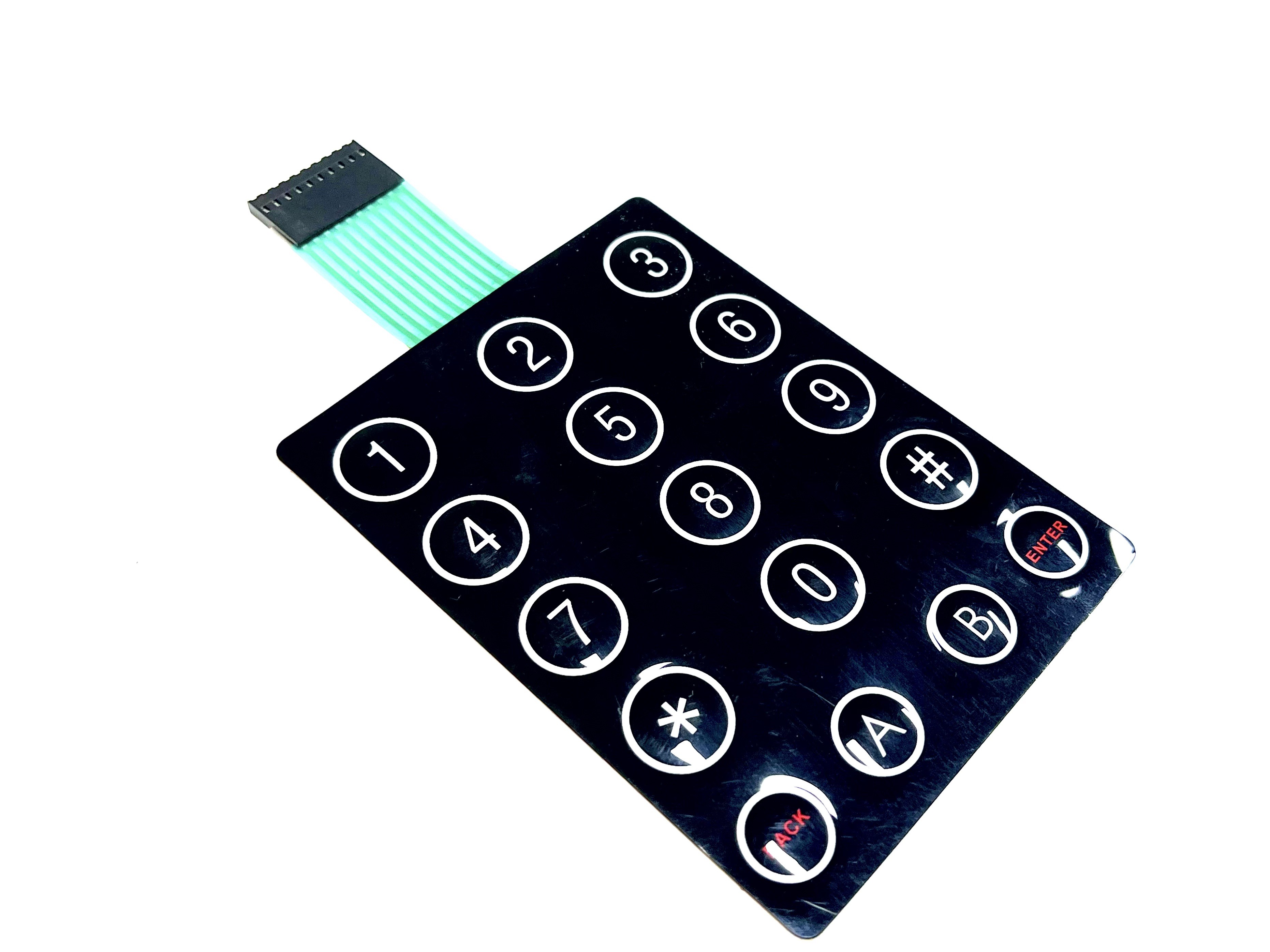

OEM カスタマイズされたデザイン 触覚ドーム スイッチ 工業用 輝く表面

OEM カスタム マトリックス デザイン メブラン 触覚式 ボタンキーパッド 輝く表面

マトリックスメタルドームスイッチ (Matrix Metal Dome Switch) は,マトリックススイッチまたはドームスイッチマトリックスとしても知られており,マトリックスベースのアーキテクチャと金属ドームスイッチ技術を使用する入力デバイスの一種である.

マトリックスメタルドームスイッチの主要特徴は,

マトリックスデザイン:
マトリックスデザインは,スイッチコンタクトを格子状のパターン,通常行と列で配置することで作成されます.
このマトリックス構造により,複数のスイッチ入力がコンパクトで効率的に配置できます.

メタルドームスイッチ:
マトリックスグリッドの各交差点には金属ドームスイッチが装備されています
メタルドームは,ユーザが対応するキーまたはボタンを押すときに触覚フィードバックとアクティベーションメカニズムを提供します.

スキャンと暗号化:
マトリックス設計により システムがどのスイッチを押したかを検出するために 行列と列をスキャンできます

スキャンとコーディング回路はスイッチのアクチュエーションを解釈し,特定の入力信号またはコマンドに変換することができます.

柔軟性と拡張性
マトリックスアーキテクチャは,入力可能な入力数 (キー/ボタン) の高い柔軟性を可能にします.
必要に応じて入力機能を拡張するために additional row と column をマトリックスに追加できます.

費用対効果:
マトリックス設計と金属ドームスイッチ技術は,特に多くのインプットを必要とするアプリケーションでは,コスト効率が良い製造が可能である.

メムランスイッチの仕様:

1) について材料--- 前面または面の覆いのために

ポリエステル

12. 化学物質に強い耐性

3耐久性向上 4.内外使用

ポリカルボネート

1表面仕上げと厚さの幅が広い

2費用効率が良い 3.内外使用

(2) について彫刻してるリム プレッシャー 枕 プレッシャー 薄い プレッシャー

グラフィック オーバーレイは,ドーム (触覚) を挿入し,機械鍵のためのスペースを残し,触覚の指示を与えるために凸起することができます.

(3) についてWindows ----表示機能のために

1.印刷色 ウィンドウ

2透明な窓の仕上げ

4)キー/ボタンを

触覚式キー---金属ドームまたはポリドーム

触れない--銀色印刷スポット

5) 埋め込まれたLED

ミニチュアLED,LED色:白,黄色,オレンジ,緑,赤など

(6) ケーブル

印刷回路の拡張子で,デバイスと通信するために使用されます

7 について接続器の種類

1. ゼロ挿入力 (ZIF) 接続; 2.女性接続; 3.男性接続

8) EMI / RFI / ESD シールド

アルミホイールシールド/透明な ITO 電気を伝導するポリエステルを使用します

9) 粘着剤----主に3M双面接着剤が使われています

10)バックプレート--- アルミ,ポリカーボネート,アクリル



  メムランスイッチ性能指数:



私たちのサービス:

1 24 時間以内にご質問に返信

2 デザインをカスタマイズできます.OEMとODMは歓迎されます.

3 経験豊富なスタッフは,プロフェッショナルで流暢な英語ですべての質問に答えます

4 独占的でユニークなソリューションは,私たちの熟練し,プロのエンジニアとスタッフによって私たちの顧客に提供することができます

5 良いサービス,高品質,すべての商品をテストし,短期間供給
