詳細情報 |
|||
| 材料: | ポリエステルまたはポリカーボネートまたは他の要求 | 色: | パントーン,RAL CMYK,RGB またはサンプル |
|---|---|---|---|
| コネクトのピッチ: | 1.25mm | 粘着剤: | 3M 粘着物またはその他の物 |
| ボタンの種類: | メタルスナップドーム | 適用する: | トゥーリングカー |
| サーキットオプション: | FPC 柔軟性 | 印刷 方法: | スライドプリント |
| 総厚さ: | 0.8mm-1.5mm | LED カラー: | 青,白,赤,その他の要求 |
| LEDタイプ: | 0603 | LED 窓: | 半透明 白か透明 |
| コネクタタイプ: | ZIFコネクタ | 形状: | カスタムデザイン |
| ハイライト: | パーソナライズされたデザイン膜スイッチパネル,トゥーリングカーの膜スイッチパネル,EL バックライト タクチルメムランスイッチ |
||
製品の説明

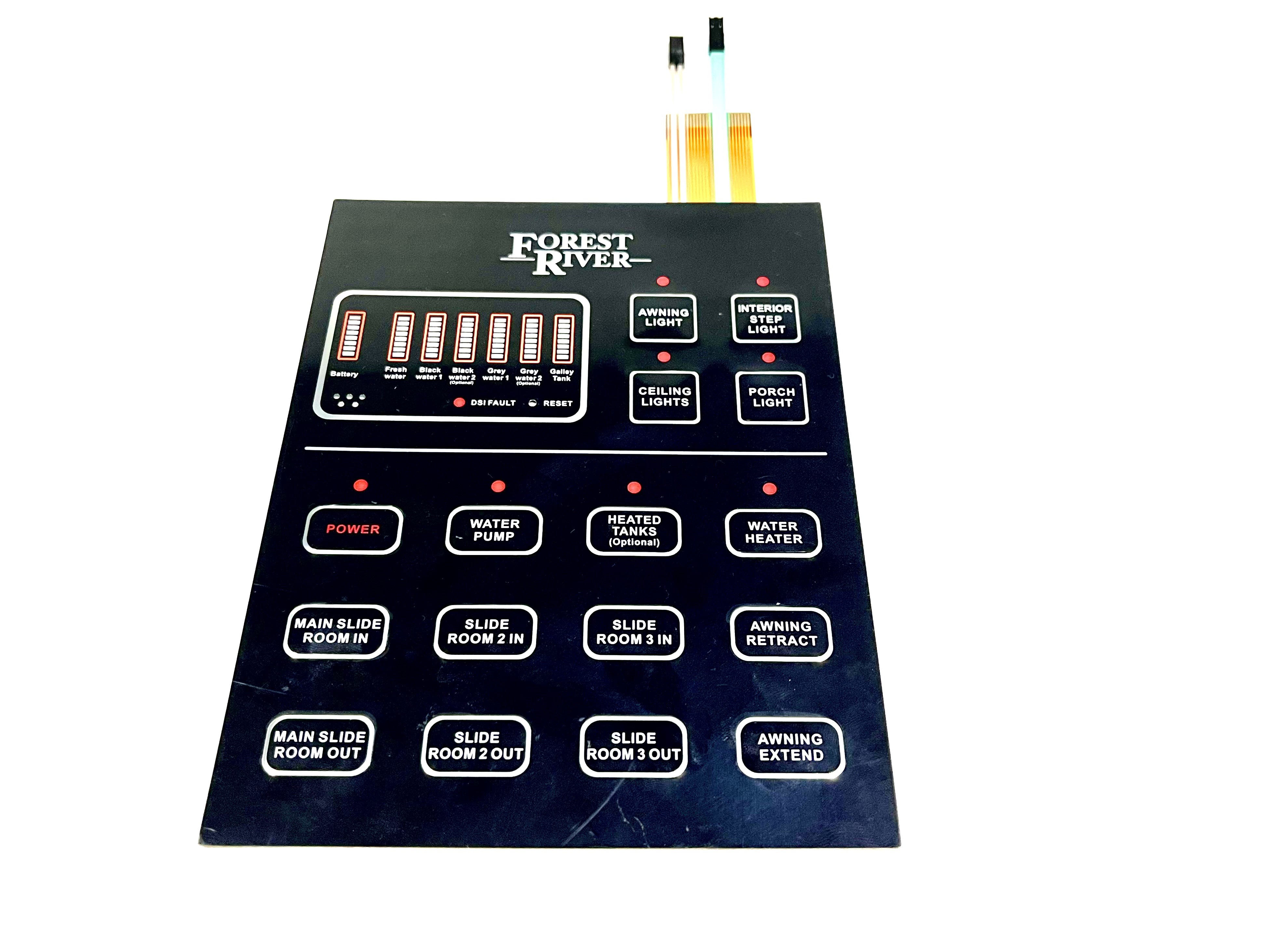

アメリカ合衆国 カスタムデザイン トゥーリングカー メムランスイッチパネル
EL (電光発光) バックライトは,膜キーボードまたは他の入力デバイスと併用されることが多い照明技術です.メムランキーボードのELバックライトの主要機能とアプリケーションは以下のとおりです:
ELバックライトの特徴:
照明:
ELバックライトは膜キーボードの表面全体に均質で均等な照明を提供します.
これは,特に低照明または暗い環境では,キーボードの可視性と可読性を向上させます.
薄くて柔軟で
ELバックライトパネルは通常薄くて柔軟で,膜キーボードと統合するのに適しています.
低プロフィールでコンパクトな設計を可能にします.
エネルギー効率:
ELのバックライト技術は,LEDや白熱灯などの他のバックライトソリューションと比較して比較的エネルギー効率が良い.
これは,バッテリー駆動または携帯デバイスでバッテリーの寿命を延長するために特に有用です.
長寿:
ELバックライトパネルは比較的長い使用寿命があり,通常は数千時間の使用寿命があります.
これは膜キーボードの全体的な耐久性と信頼性に貢献します.
カスタマイズできる:
ELバックライトパネルは,メムランキーボードの特定の設計要件に合わせて,サイズ,形状,色などでカスタマイズできます.
メムランスイッチの仕様
| 覆い材料--- 前面または表面の覆いのために | ||||||||
| ポリエステル | ポリカルボネート | |||||||
1 プレッシャーに適した多用性 | 1 表面の仕上げと厚さの幅広い範囲 | |||||||
| 彫刻---プレス時に良い触覚のための金属ステンレス鋼のドームを挿入するために,グラフィックオーバーレイまたはアップ回路は,凸起することができます.機械鍵のためのスペースを残し,触覚指示を提供 | ||||||||
| プレデスタルの彫刻 | 円盤のプレッシャー | 枕のプレッシャー | 薄凸絵 | |||||
| 窓やLCD---ディスプレイ機能用 | ||||||||
| 赤,黒など,印刷された色の窓 | 透明な窓 | |||||||
| キー | ||||||||
| タクチルキー:魔法の金属ドームまたはポリドーム,異なる直径と圧力タイプの金属ドーム | 非触覚式キー:回路に銀色の印が付いている | |||||||
| LED---ミニチュアLED:白,緑,赤,青,黄色,オレンジなど | ||||||||
| ELとセンサーやインダクタ---センサーはLEDとして使用できます | ||||||||
| ケーブル--- デバイスとの回路と通信の延長です | ||||||||
| シリコン印刷用 導電性銀ケーブル | 銅塗装ケーブル/ポリマイドまたはFPC | PCBケーブル | ||||||
| 接続器の種類---1 0.5MMのゼロ挿入力 (ZIF)1.0MM1.25MMピッチ ■2 2.54MMピッチの女性コネクタ; 3 男性コネクタ | ||||||||
| シールド--- 保護機能のために | ||||||||
| 密封/防水: 導体から水分や噴霧から保護 | EMI/RFI/ESD シールド: アルミホイルシールド/透明な ITO 電気を伝導するポリエステルを使用します | |||||||
| 後ろの粘着剤--- 主に米国3Mの両面マウント粘着剤ブランドを使用します. | ||||||||
| バックプレート--- アルミ,ポリカーボネート,アクリル,PMMAの用途 | ||||||||
| 対応する色--- PMS または RAL はベストです,CMYK または RGB もOKです | ||||||||
| 標準許容量:+/-0.2MM | ||||||||
メムランスイッチ性能指数:
電気特性
| 稼働電圧 | ≤ 50VDC |
| 稼働電流 | ≤ 100mA |
| 接触抵抗 | 0.5 ~ 10Ω |
| 断熱抵抗 | ≥100MΩ (100VDC) |
| 基板は電圧に耐える | 2kDVC |
| リバウンド時間 | ≤ 6ms |
| ループ抵抗 | 50Ω,150Ω,350Ω 3番目のギア,またはユーザのニーズが特定される |
| 断熱インク 抵抗電圧 | 100VDC |
メカニカルな行動
| 使用寿命の信頼性 | >100万回 |
| 閉ざされた移動 | 0.1 ~ 0.4mm (触覚) 0.4 ~ 1.0mm |
| 力のKin標準 | 15 ~ 750g の力 |
| 導電性銀パスタ移動 | 55°Cで90%の温度で,56時間後には10MΩ/50VDCの二次レベル |
| シルバー・オンライン 酸化も汚れもない | |
| パストライン幅 ≥0.3mm,最小間隔は0.3mm,ラインバー <1/3,ラインギャップ <1/4ライン幅 | |
| ピン間隔標準 2.54 2.50 1.27 1.25mm | |
| ピンアウト反曲線,d = 10mm ガンガン圧力ロール 80 倍ラインを常に. | |
環境性能
| 動作温度 | 20 °C ~ +70 °C |
| 貯蔵温度 | -40°Cから+85°Cの温度 95% ± 5% |
| 大気圧 | 86 ~ 106KPa |
印刷指標
| 印刷サイズ偏差 ± 0.10mm,外観のサイドラインが不透明なコンパイル差±0.1mm |
| 染色偏差 ± 0.11mm/100mm,すべてのシルバーラインを覆う保温インク |
| インクが散らばって,書き込みが不完全 |
| 色差は2つ以上ではない |
| 折りたたみなく,塗料を剥がさない |
| 透明透明の窓の掃除 均一な色 傷痕も穴も汚れもない |
私たちのサービス:
1 24 時間以内にご質問に返信
2 デザインをカスタマイズできます.OEMとODMは歓迎されます.
3 経験豊富なスタッフは,プロフェッショナルで流暢な英語ですべての質問に答えます
4 独占的でユニークなソリューションは,私たちの熟練し,プロのエンジニアとスタッフによって私たちの顧客に提供することができます
5 良いサービス,高品質,すべての商品をテストし,短期間供給
