詳細情報 |
|||
| 材料: | ポリエステルまたはポリカルボネートまたはその他 | 色: | パントーン,RAL CMYK,RGB |
|---|---|---|---|
| コネクトのピッチ: | 0.5MM | 粘着剤: | 3M467 粘着剤またはその他 |
| ボタンの種類: | 金属のドーム | コネクタタイプ: | ZIFコネクタ |
| PN: | メムランスイッチ メムランキーボード | サーキットオプション: | FPC銅回路 |
| ハイライト: | 0.5MMピッチ膜スイッチキーボード,ZIFコンタクト メムランスイッチキーボード,一つのプッシュボタン膜スイッチオーバーレイ |
||
製品の説明

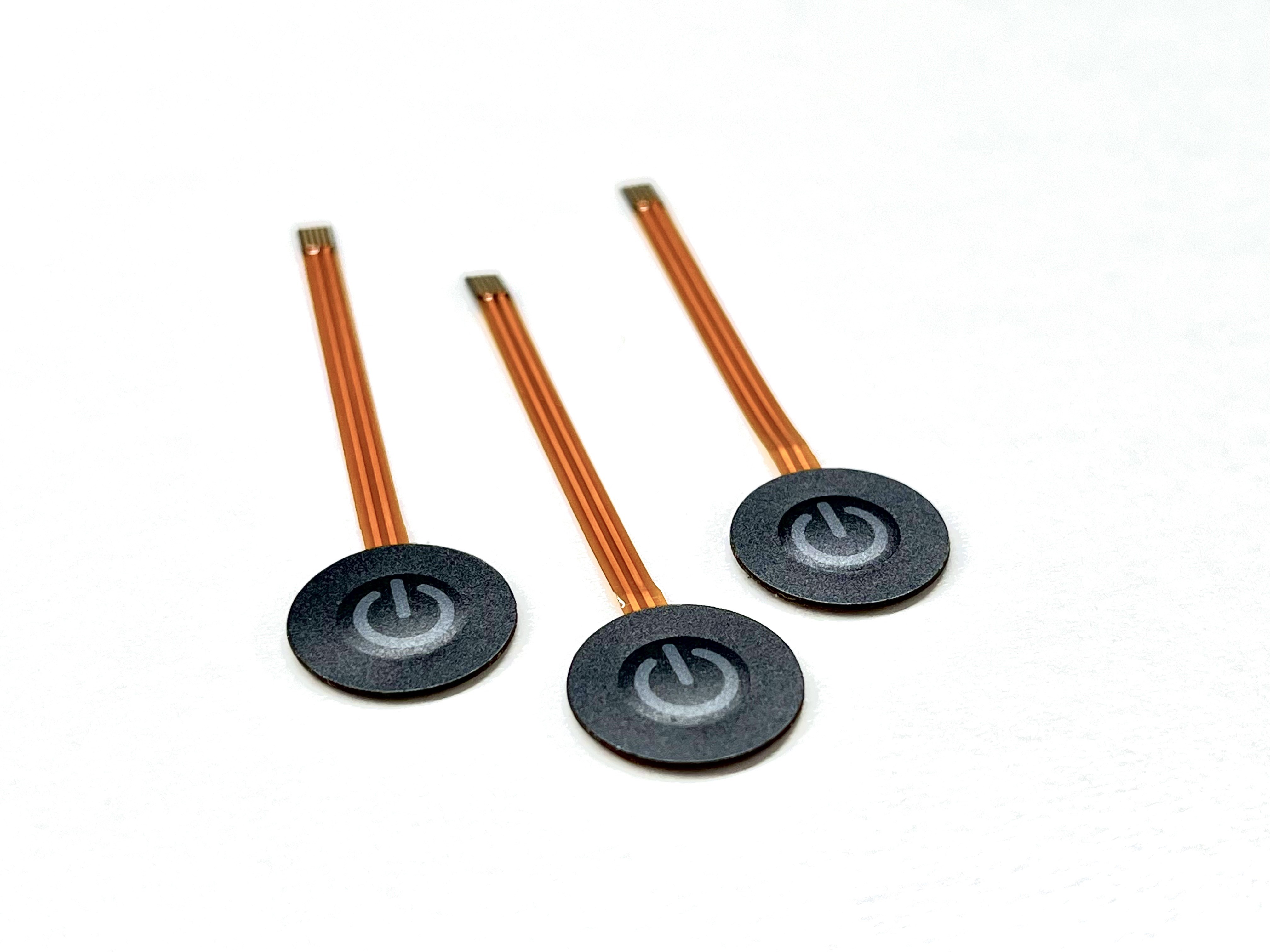

0.5MMピッチ ZIF コンタクト メムラン 切断スイッチ
伝統的な機械式ボタンの上での"つ押すボタンのメムランエッシングスイッチの主な利点は以下の通りです.
-
耐久性と信頼性
- メブランのスイッチは,一押しボタンのデザインを含むが,機械的なスイッチと比較して,一般的に耐久性があり,使用寿命が長い.
- 密閉 し た 平ら な 構造 に よっ て,内部 部品 は 塵,湿気,その他の 環境 要因 から 保護 さ れ,厳しい 条件 で 使える よう に なり ます.
- 膜と触覚フィードバック要素は 何百万もの操作に耐えるように設計されており 長期間に渡って信頼性の高いパフォーマンスを保証します
-
カスタマイズ可能なグラフィックとブランド:
- 一押しボタンスイッチの膜層は,エッチングまたは印刷技術によってグラフィック,アイコン,またはテキストでカスタマイズすることができます.
- これは,特定のアプリケーションやユーザー要件に合わせた専門またはブランドのプッシュボタンのインターフェースを作成することを可能にします.
- カスタマイズされたグラフィックは,プッシュボタンの機能や目的についての明確な視覚的なヒントを提供し,全体的なユーザー体験を向上させます.
-
触覚のフィードバックの改善:
- 一押しボタンの膜エッチングスイッチは,ボタンを押すと明確な触覚的な"クリック"または"スナップ"感覚を提供するゴムドームまたはスプリング要素を組み込みます.
- この触覚によるフィードバックは ユーザが特に 低視力や高振動の環境で 自信と精度で入力を記録するのを助けます
- 触覚反応は,押すボタンのアクティブ状態を区別し,意図せざるまたは偶然のアクティベーションのリスクを軽減します.
-
コンパクトで低気圧設計:
- メムランスイッチは,一押しボタンのデザインを含む. 伝統的な機械的なプッシュボタンの比較では,より薄く,よりコンパクトなプロフィールを持っています.
- このスペース節約設計は,工業用制御パネルや医療機器などのパネルや機器のスペースが限られているアプリケーションで有利である.
- 表面が平らで縫い目がないため 清掃とメンテナンスも簡単で 衛生に敏感な環境でも使用できます
-
費用対効果の高い製造:
- 単一ボタンを押すメムランエッチングスイッチの製造プロセスは,個々の機械式ボタンの生産と比較して,一般的にコスト効率が高くなります.
- パーソナライズされたグラフィックを含む膜スイッチ組を大量生産する能力は,特に大量アプリケーションでは,単位コストを下げる可能性があります.
- このコストメリットは,複数のプッシュボタンや入力インターフェースが必要とされるアプリケーションでは特に有益である.
製品説明:
| 覆い材料--- 前面または表面の覆いのために | ||||||||
| ポリエステル | ポリカルボネート | |||||||
|
1 プレッシャーに適した多用性 |
1 表面の仕上げと厚さの幅広い範囲 |
|||||||
| 彫刻---プレス時に良い触覚のための金属ステンレス鋼のドームを挿入するために,グラフィックオーバーレイまたはアップ回路は,凸起することができます.機械鍵のためのスペースを残し,触覚指示を提供 | ||||||||
| プレデスタルの彫刻 | 円盤のプレッシャー | 枕のプレッシャー | 薄凸絵 | |||||
| 窓やLCD---ディスプレイ機能用 | ||||||||
| 赤,黒など,印刷された色の窓 | 透明な窓 | |||||||
| キー | ||||||||
| タクチルキー:魔法の金属ドームまたはポリドーム,異なる直径と圧力タイプの金属ドーム | 非触覚式キー:回路に銀色の印が付いている | |||||||
| LED---ミニチュアLED:白,緑,赤,青,黄色,オレンジなど | ||||||||
| ELとセンサーやインダクタ---センサーはLEDとして使用できます | ||||||||
| ケーブル--- デバイスとの回路と通信の延長です | ||||||||
| シリコン印刷用 導電性銀ケーブル | 銅塗装ケーブル/ポリマイドまたはFPC | PCBボード | ||||||
| 接続器の種類---1 0.3MMのゼロ挿入力 (ZIF)0.5MM1.0MM1.25MMピッチ ■2 2.54MMピッチの女性コネクタ; 3 男性コネクタ | ||||||||
| シールド--- 保護機能のために | ||||||||
| 密封/防水: 導体から水分や噴霧から保護 | EMI/RFI/ESD シールド: アルミホイルシールド/透明な ITO 電気を伝導するポリエステルを使用します | |||||||
| 後ろの粘着剤--- 主に米国,ドイツの3M両面マウント粘着剤ブランドを使用します. | ||||||||
| バックプレート--- アルミ,ポリカーボネート,アクリル,PMMAなどに使用する | ||||||||
| 対応する色--- PMS または RAL はベストです,CMYK または RGB もOK i | ||||||||
| 標準許容量:+/-0.2MM | ||||||||
共通膜キーボード構造を選択:
他の写真展:
製品指数
動作電圧: 35V DC
動作電流: 100mA 1W
接触抵抗: < 100 オーム
オープン回路抵抗: 100Vで ≥ 10MΩ
動作温度:平面/金属ドーム:-20°cから+80°c
平均寿命 平面型≥5000触覚型≥1倍000千回も
スイッチストロック:0.1~0.6mm
コントクトブランス: 5〜30ms
アクチュエーション力の許容量: +/- 20〜45g
触覚比:FC > 40%
航海
1FedEx/DHL/UPS/TNT サンプルについて ドアツー ドア
2航空または海で FCL 貨物のためのバッチ; 空港/港の受信;
3貨物輸送業者や交渉可能な輸送方法を指定する顧客!
注文方法
• 製品に関する図面,仕様,写真を送信するか,オート情報表を記入してください. 最新オートを取得
• 注文の詳細を確認し,サンプルの前に私たちのアートワークを承認,大量商品と注文PIが送信される前に私たちのサンプルを確認
試料の製造前に3日以内に確認のために私たちのアートワークを送信します. 試料のリード時間は通常4~5営業日です.
生産部門のスケジュールと製品手作りと注文数量に基づいています
