詳細情報 |
|||
| 材料: | ポリエステルまたはポリカルボネートまたはその他 | 色: | パントーン,RAL CMYK,RGB |
|---|---|---|---|
| コネクトのピッチ: | 0.5MM1.0MM,1.25MM,または2.54MM | 粘着剤: | 3M467 粘着剤またはその他 |
| ボタンの種類: | 金属のドーム | サーキットオプション: | FPC銅回路 |
| ハイライト: | 0.5MM ピッチタクチル ボタンスイッチ,ZIFコンタクト 触覚ボタンのスイッチ,押すボタンを押すボタンを押すボタンを押す |
||
製品の説明

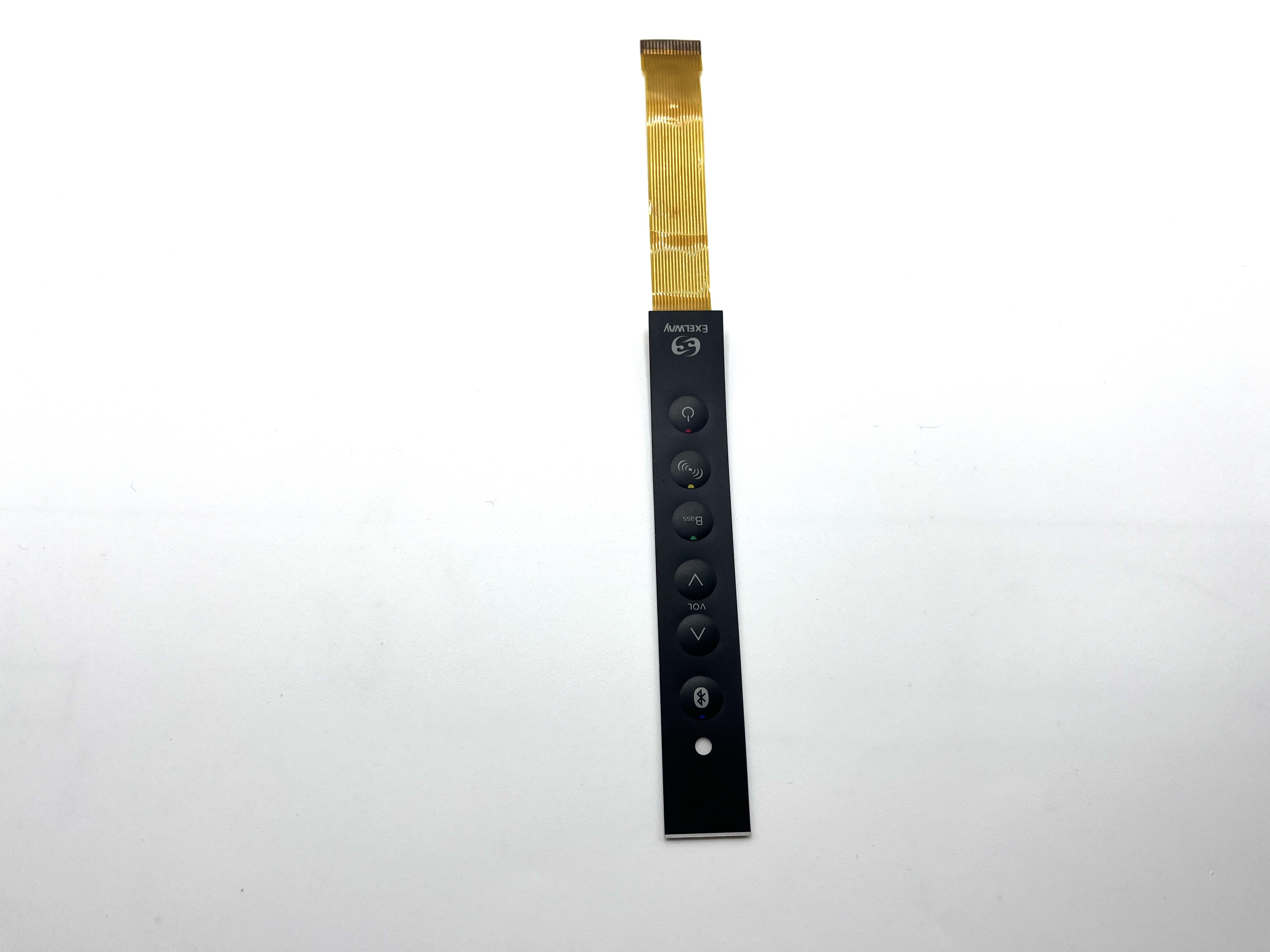

ZIFコンタクト 0.5MMピッチ触覚ボタンのスイッチ
一般的な用途
- 玩具 と 道具: デバイスにインタラクティブな要素を提供します.
- 消費電子機器: リモコン,キーボード,手持ちデバイスで使用されます.
- 産業用機器: 制御パネルや機械によく見られます.
考慮事項
- 寿命: 特定のサイクル数で指定され,スイッチが定期的に使用される期間を表示します.
- 環境 に 対する 抵抗: いくつかのスイッチ は,厳しい環境 に 耐える よう に 設計 さ れ て い ます.また,塵 や 湿気 に 耐える よう に 密封 さ れ て い ます.
- アクチュエーションフォース異なるスイッチは 異なる量の力を必要とします
主要 な 特徴
- 電気の評価: 異なるモデルには,様々な回路に適した,電圧と電流の評価が異なります.
- マウントオプション: 設計の必要に応じて,穴を通過したり,表面に固定したりできます.
- フィードバック: ユーザ体験を向上させる 明確な触覚応答を提供します.
- 大きさ と 形状: 異なる用途に合わせて様々なサイズと形で提供されています.
製品説明:
| 覆い材料--- 前面または表面の覆いのために | ||||||||
| ポリエステル | ポリカルボネート | |||||||
1 プレッシャーに適した多用性 | 1 表面の仕上げと厚さの幅広い範囲 | |||||||
| 彫刻---プレス時に良い触覚のための金属ステンレス鋼のドームを挿入するために,グラフィックオーバーレイまたはアップ回路は,凸起することができます.機械鍵のためのスペースを残し,触覚指示を提供 | ||||||||
| プレデスタルの彫刻 | 円盤のプレッシャー | 枕のプレッシャー | 薄凸絵 | |||||
| 窓やLCD---ディスプレイ機能用 | ||||||||
| 赤,黒など,印刷された色の窓 | 透明な窓 | |||||||
| キー | ||||||||
| タクチルキー:魔法の金属ドームまたはポリドーム,異なる直径と圧力タイプの金属ドーム | 非触覚式キー:回路に銀色の印が付いている | |||||||
| LED---ミニチュアLED:白,緑,赤,青,黄色,オレンジなど | ||||||||
| ELとセンサーやインダクタ---センサーはLEDとして使用できます | ||||||||
| ケーブル--- デバイスとの回路と通信の延長です | ||||||||
| シリコン印刷用 導電性銀ケーブル | 銅塗装ケーブル/ポリマイドまたはFPC | PCBボード | ||||||
| 接続器の種類---1 0.3MMのゼロ挿入力 (ZIF)0.5MM1.0MM1.25MMピッチ ■2 2.54MMピッチの女性コネクタ; 3 男性コネクタ | ||||||||
| シールド--- 保護機能のために | ||||||||
| 密封/防水: 導体から水分や噴霧から保護 | EMI/RFI/ESD シールド: アルミホイルシールド/透明な ITO 電気を伝導するポリエステルを使用します | |||||||
| 後ろの粘着剤--- 主に米国,ドイツの3M両面マウント粘着剤ブランドを使用します. | ||||||||
| バックプレート--- アルミ,ポリカーボネート,アクリル,PMMAなどに使用する | ||||||||
| 対応する色--- PMS または RAL はベストです,CMYK または RGB もOK i | ||||||||
| 標準許容量:+/-0.2MM | ||||||||
共通膜キーボード構造を選択:
他の写真展:
製品指数
動作電圧: 35V DC
動作電流: 100mA 1W
接触抵抗: < 100 オーム
オープン回路抵抗: 100Vで ≥ 10MΩ
動作温度:平面/金属ドーム:-20°cから+80°c
平均寿命 平面型≥5000触覚型≥1倍000千回も
スイッチストロック:0.1~0.6mm
コントクトブランス: 5〜30ms
アクチュエーション力の許容量: +/- 20〜45g
触覚比:FC > 40%
船舶
1FedEx/DHL/UPS/TNT サンプルについて ドアツー ドア
2航空または海で FCL 貨物のためのバッチ; 空港 / 港の受信;
3貨物輸送業者や交渉可能な輸送方法を指定する顧客!
注文方法
• 製品に関する図面,仕様,写真を送信するか,オート情報表を記入してください. 最新オートを取得
• 注文の詳細を確認し,サンプルの前に私たちのアートワークを承認,大量商品と注文PIが送信される前に私たちのサンプルを確認
試料の製造前に3日以内に確認のために私たちのアートワークを送信します. 試料のリード時間は通常4〜5営業日です.
生産部門のスケジュールと製品手作りと注文数量に基づいています
私たちのサービス:
1 24 時間以内にご質問に返信
2 デザインをカスタマイズできます.OEMとODMは歓迎されます.
3 経験豊富なスタッフは,プロフェッショナルで流暢な英語ですべての質問に答えます
4 独占的でユニークなソリューションは,私たちの熟練し,プロのエンジニアとスタッフによって私たちの顧客に提供することができます
5 良いサービス,高品質,すべての商品をテストし,短期間供給
6 我々は,任意の形,サイズ,色,ボタンのような技術を作ることができます,LEDをマウント,センサーをマウント,そしてあなたの要求に基づいて
7 量産品の前に,我々はあなたの承認のためのサンプルを供給します, 試料の前に,我々はあなたの確認のためのアートワークを設計します,あなたのために大量商品のコストを減らすために
